Спецификации камер Pelco

Pelco Spectra IV IP

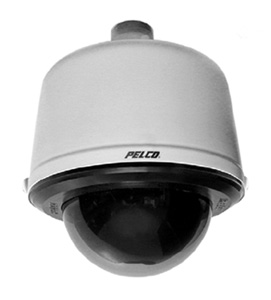

Pelco Spectra IV IP

Интегрированные купольные IP-камеры серии Spectra IV IP компании Pelco имеют модульную конструкцию с взаимозаменяемыми компонентами: камерный блок с поворотным устройством и купол могут быть подобраны для конкретной системы видеонаблюдения. Каждая камера этой серии оснащена IP-модулем TXB-IP (веб-сервером и интерфейсом 100BASE-TX) для передачи видео, управления и настроек по сети, в том числе через веб-браузер. По IP-сети поворотная камера передает одновременно три видеопотока – два в MPEG-4 (до 30 к/с с разрешением 4CIF) и один – в M-JPEG (до 15 к/с, CIF). В зависимости от модели цветные Spectra IV IP оснащены трансфокатором с 16 или 22х оптическим увеличением, дополненным 8 или 12х цифровым зумом, имеют чувствительность 0,02 или 0,05 лк, и могут работать при низкой освещенности за счет использования технологии LowLight. Поворотное устройство камеры обеспечивает точность позиционирования ±0,1º, скорость панорамирования до 400º/с и наклона до 200º/с. Для работы в жестких климатических условиях поворотные камеры могут быть укомплектованы термокожухом.

Обладающие одновременно IP и аналоговой функциональностью, поворотные IP-камеры соответствует требованиям любых систем видеонаблюдения. При реализации PTZ функции Spectra IV IP реагирует на перемещение джойстика с предельно малой задержкой - 117 мс, тогда как для ситуаций, требующих незамедлительного наблюдения без задержки, предусмотрена возможность аналогового видеоконтроля. Кроме того, поворотная камера передает качественное real-time видео и оснащена пассивным передатчиком видеоданных по UTP. Русифицированное меню упрощает управление и регулировку рабочих параметров камеры: АРУ, баланс белого, скорость электронного затвора и др. Вся информация о настройках и предустановках записывается и хранится в специальном блоке памяти.

Автоматическая инсталляция и конфигурация камеры в сети
Благодаря поддержке сервиса UPnP поворотная камера может конфигурироваться в сети Ethernet 100BASE-TX автоматически. Она также может автоматически получить свободный IP-адрес в сети по протоколу DHCP и определить протокол телеметрии – Coaxitron, Pelco P или D. Одновременно доступ к Spectra IV IP могут получить до 5 пользователей, а при широковещательной трансляция видео с камеры в формате MPEG-4 – неограниченное число пользователей. От несанкционированного доступа поворотные камеры защищает многоуровневая система паролей.

Передача по сети двух видеопотоков MPEG-4 и одного M-JPEG
Для формирования качественного видео независимо от освещенности на объекте, цветная IP-камера использует режим LowLight, позволяющий компенсировать недостатки изображения на объектах с низкой освещенностью. Более высокую чувствительность (0,02 лк) имеет Spectra IV IP DD4C22-X, которая оснащена 22-кратным трансфокатором и EXview HAD матрицей. Сформированное видео каждая поворотная камера транслирует одновременно в трех видеопотоках: два в MPEG-4 с частотой до 30 к/с и выбором разрешения от 4CIF (704х576 пикс.) до QCIF (176х144 пикс.), и один – в M-JPEG с частотой до 15 к/с. Функция Autonegotiate позволяет настраивать оптимальную скорость передачи данных, когда поворотные камеры работают в сетях с разной пропускной способностью.

Открытая архитектура для системной интеграции
Помимо просмотра видео, настройки и управления через веб-браузер, камеры Spectra IV IP могут быть интегрированы в систему Pelco Endura, которая предоставляет широкие возможности «живого» видеонаблюдения, записи, конфигурации и управления. Благодаря открытой архитектуре встроенного ПО, поворотная камера работает со всеми известными IP протоколами и поддерживает разработанную API документацию для ее интеграции в сетевые приложения сторонних производителей, в частности, компаний Milestone и Lenel.

Точное и быстрое наведение камеры на цель
За счет использования проработанной конструкции поворотного устройства, точность позиционирования камеры Spectra IV IP составляет ±0,1º, скорость панорамирования до 400º/с и наклона до 200º/с. При этом скорость поворота и наклона изменяется пропорционально коэффициенту трансфокации: снижается в пропорции к глубине зума. Поскольку поворотная камера имеет автофокус, изображение всегда будет неизменно четким. Поворот в вертикальной плоскости на 180º камера выполняет при помощи функции Auto Flip. При необходимости поворотное устройство можно запрограммировать максимально на 256 предустановок и до 8 туров.

Функция Window Blanking и экранные титры
Когда отдельные зоны в пределах области видеонаблюдения должны быть скрыты от операторов службы безопасности, поворотная камера позволяет задействовать функцию Window Blanking: при определенных значениях приближения на экране возникают горизонтальные и вертикальные «маски», скрывающие заданные участки. Также имеется возможность разбить изображение с камеры на 8 зон и снабдить каждую метками. В процессе работы Spectra IV IP, на экран монитора помимо передаваемого изображения могут выводиться титры: предустановки поворотного устройства, координаты, положение меток, коэффициент увеличения и др. Кроме того, на экране появляется указатель «компас», показывающий направление, в котором движется поворотная камера.

Тревожные интерфейсы и программирование реакции Spectra IV IP на событие
При необходимости купольная поворотная камера позволяет задействовать 7 тревожных входов и 2 релейных выхода (модель DD4C22-X). Алгоритм реакции Spectra IV IP на тревогу может быть индивидуально запрограммирован на три «сценария», причем камера либо инициирует сохраненные шаблоны, либо переходит к соотнесенным с событием предустановкам. После тревоги поворотная камера возвращается к предварительно запрограммированному «посттревожному» положению или обратно к своей позиции до тревоги.

Возможность выбора модели Spectra IV IP под конкретные задачи видеонаблюдения
В серию входят поворотные камеры, предназначенные как для работы в помещениях, так и для уличной установки в самых разных, в том числе суровых климатических, условиях видеонаблюдения. Уличные камеры, например, антивандальная Heavy-Duty с усиленным кожухом, нагревателем и защищенным решеткой стеклом, способны функционировать при температуре от –51ºC до +60ºC. А специально для видеонаблюдения в условиях агрессивной окружающей среды предназначена камера Stainless Steel из нержавеющей стали.

Основные технические характеристики на поворотные камеры Pelco Spectra IV IP

Параметры

SD4NTC

SD4NC22

Чувствительный элемент:

1/4" ПЗС-матрица, чересстрочная развертка

1/4" EXview HAD ПЗС-матрица, чересстрочная развертка

Количество эффективных пикселей:

752х582 пикс.

752х582 пикс.

Горизонтальное разрешение:

460 ТВЛ

470 ТВЛ

Объектив:

варифокальный, F1.4, (f=4-64 мм)

варифокальный, F1.6, (f=4-88 мм)

Увеличение:

х16 оптическое, х8 цифровое

х22 оптическое, х12 цифровое

Скорость увеличения:

1.9/3.6/6.0 сек.

2.4/3.9/6.3 сек.

Угол обзора:

43º при 4.0 мм (широкоуг.)
3º при 64 мм (теле)

47º при 4.0 мм (широкоуг.)
2.2º при 88 мм (теле)

Фокусировка камеры:

Автоматическая или ручная (с приоритетом ручной)

Максимальная чувствительность:

0,05 лк при выдержке 1/1.5 с (35 IRE)

0,02 лк при выдержке 1/1.5 с (35 IRE)

Баланс белого:

Автоматический/ ручной

Электронный затвор:

1/1.5-1/30 000 с, автоматический/ ручной

Управление диафрагмой:

Автоматическое/ручное

АРУ:

Автоматическая/выкл.

Видеовыход:

1 Vp-p, 75 Ом

Отношение сигнал/шум:

> 50 дБ

Панорамирование:

Круговое вращение на 360º
Скорость:
0,1º - 80º в ручном режиме
до 150º в ручном «Турбо»
до 400º в режиме «Предустановки»

Наклон:

+2º… - 92º
Скорость:
0,1º - 40º в ручном режиме
до 200º в режиме «Предустановки»

Число предустановок:

128

256

Стандарты сжатия:

MPEG-4 (два потока) и M-JPEG, одновременная передача

Разрешение камеры:

4CIF (704х576), 2CIF (704х288), CIF (352х288), QCIF (176х144),

Скорость передачи видео:

MPEG-4: до 30 изобр./с
M-JPEG: до 15 изобр./с

Подключение камеры к сети:

Ethernet 100 BASE-TX, RJ-45

Поддерживаемые протоколы:

TCP/IP, UDP/IP (Unicast, Multicast IGMP), UPnP, DNS, DHCP, RTP, NTP

Многопользовательский доступ:

5 пользователей одновременно, неограниченно при широковещании (только MPEG-4)

Сетевая безопасность:

Защита паролем

Тревожные входы/выходы:

-

7/2

Мин. требования к веб-браузеру:

PC (Pentium 4, 1.6 ГГц)
Windows 98/2000/XP (или выше) или Mac OS X 10.3.9 (или выше)
RAM 512 MB
Сетевой порт 100 Мбит Ethernet
Microsoft Internet Explorer 5.5 (или выше) или Firefox 1.5 (или выше)
Разрешение экрана не менее 1024х768 пикс.

Питание камеры:

18-32 VAC; 24 VAC nominal;
22-27 VDC; 24 VDC nominal

Корпус:

Стандартный: алюминий;
Stainless Steel: нержавеющая сталь

Купол:

Стандартный: акрил;
Heavy-Duty: поликарбонат

Рабочие условия:

0°… +50°C

Уличное исполнение:

-51°… +60°C
